Textiler Wärmetauscher - Doppelschlingenstruktur aus Metallgarn

Textiler Wärmetauscher - Doppelschlingenstruktur aus Metallgarn
Beschreibung
Für das IGF-Projekt 20540 wurde für den Einsatz in Systemen zur dezentralen Wohnraumlüftung ein flexibles „textiles“ Wärmetauscherelement entwickelt.

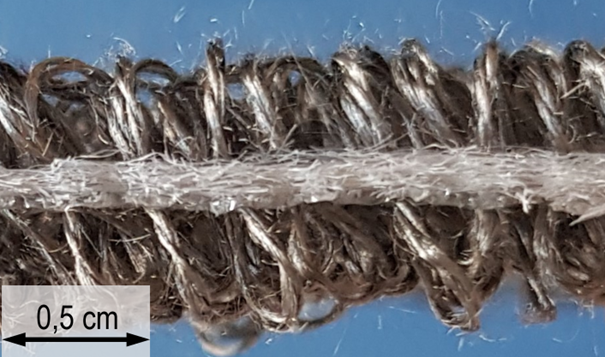

Der verfolgte Lösungsansatz war eine Doppelschlingenstruktur aus metallischen Garnen herzustellen, die von einem flexiblen Textil getrennt sind. Zur textilen Fertigung wurde eine Tuftingmaschine derart modifiziert, dass der normalerweise flach auf dem Träger aufliegende Totpol angehoben wird und somit ebenfalls Schlingen bildet. Als Tuftingträger wurde ein Spinnvliesstoff mit einer lose darauf liegenden Hotmelt-Folie eingesetzt. Nach dem Vertuften wurde der Hotmelt-Kleber aufgeschmolzen, um die Garne mit dem Träger zu verbinden und die Luftdichtigkeit des Spinnvliesstoffes zu verbessern.
Als Garne wurden Edelstahlfasergarne und Kupferlitzen eingesetzt.
