Das allsehende Auge - CAM Serie 400

Für die Beurteilung von Qualitätsparametern, aber auch für das Richten von Schussfäden ist eine präzise Erkennung und fortschrittliche Bildverarbeitung das A und O. Das brandneue CAM bietet Spitzentechnologie mit vielen Neuerungen für beste Ergebnisse: Völlig neue Beleuchtungen mit erhöhter Helligkeit und speziellen Beleuchtungsmöglichkeiten ermöglichen eine Erkennung aller Arten von Gewebe unabhängig von Dichte oder Farbe.

Dies in Kombination mit einer viermal höheren Rechenleistung, einer höheren Auflösung mit fünfmal mehr Pixeln und überarbeiteten Algorithmen zur Berechnung von Verzügen und Fadendichte macht sie zur führenden Technologie in diesem Bereich. Darüber hinaus ist es auch als Nachrüstung für bestehende PLEVA Systeme mit einfachen Anschlüssen konzipiert und dank eines verbesserten Gehäusedesigns auch für härteste Bedingungen geeignet.

Ihre Vorteile:

• Stationäre Messung der Fadendichte bei Web- und Maschenwaren
• High-tech Kamera mit Durchlicht und Auflicht sowie verschiedenen Beleuchtungsszenarien mit hoher Helligkeit für beste Strukturerkennung unabhängig von Dichte und Farbe
• Spezialkameras für Denim, Automotive, High density (bis 220 Fd/cm)
• Integration von bis zu 2 CAMs in Prozessvisualisierungs- und -regelsystem PLEVATEC smart möglich über Module DensityMonitoring smart oder DensityControl smart
• Nachrüstung bestehender PLEVA Systeme mit neuster CAM Serie 400 möglich

Anwendungen:

Fadendichtemessung nach Sanfor mit Krumpfregelung
Fadendichtemessung nach Spannrahmen mit Overfeed-Regelung

Die Luftfeuchtemessung FS wird zur Minimierung des Energieverbrauchs bei Trocknungsprozessen in Trocknern und Spannrahmen eingesetzt. Der wartungsfreie Abluftfeuchtsensor Typ FS X misst die Feuchte der Prozessluft zur Regelung der Abluft für einen wirtschaftlichen Trocknungsprozess. Er kann in Prozessen bis zu 600 °C eingesetzt werden.

Ihre Vorteile:

• Äußerst robuste Messung der Abluftfeuchte bei großen Luftfeuchten
• Prozesstemperatur bis 600°C
• Robustester, beheizter Sensor mit höchster Lebensdauer
• Einsetzbar bei großen Luftverschmutzungen
• Praktisch wartungsfrei (1 Minute in 3 Monaten)

Anwendungen:

Umluft- und Abluftfeuchte von Industrietrocknern aller Art (Textil, Papier, Nahrungsmittel, Holz, Baustoffe, Chemie,...)
Regelung der Abluftfeuchte zu Energieeinsparung
Regelung der Umluftfeuchte für konstantes Trocknungsklima und somit höhere Produktqualität
Bis zu 3 FS X Sensoren zur Auswertung an 1 FS X Box anschließbar

Versionen:

• Sensor FS X ST bis 250°C, Messbereich bis 1000 g/kg
• Sensor FS X HT bis 600°C, Messbereich bis 90°C Taupunkt

Automatische High-tech Richtmaschine und hoch entwickelte Verzugsanalyse

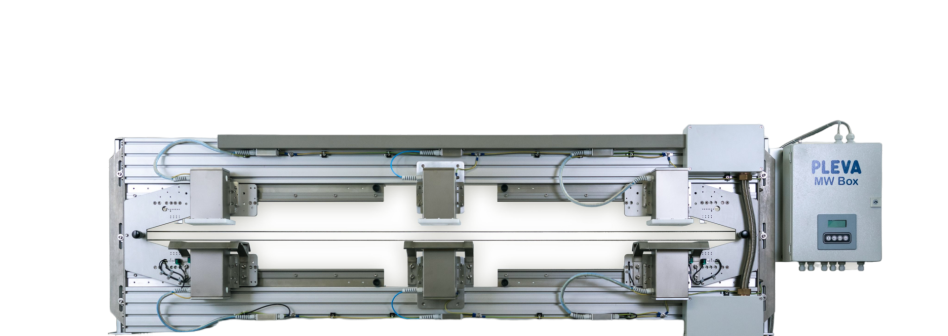

Richtmaschine SL smart - Die smarte Art des Schussfadenrichtens

Die Richtmaschine SL smart ist speziell für Maschen- und Webwaren mit einer maximalen Warenbreite von 3,2 m mit einer Vielzahl von neuen Designlösungen konzipiert. Das Herzstück des SL smart Systems ist die bewährte, fortschrittliche, traversierende Kameratechnologie, die in der Schussfadenrichttechnik einzigartig ist. Die universelle hochauflösende Kamera erfasst mehr als 20 Messpunkte pro Meter Warenbreite. Fortschrittliche Auswertealgorithmen ermöglichen eine ultrapräzise Verzugserfassung für perfekte Richtresultate im Handumdrehen.

Ihre Vorteile:

• Automatische Richtmaschine für Web- und Maschenwaren bis maximalen Warenbreiten von 3 m.
• Verzugserfassung mit High-tech Smart Kamera (bis 70 Fd/cm) in Auflicht mit höchster Detektions-Performance.
• Beste Richtergebnisse durch robuste Linearantriebe.
• Robustes 12'' HMI mit intuitiver Benutzeroberfläche.
• Einfache Montage und sehr geringe, benutzfreundliche Wartung.

Options:

Erweiterbar um Prozesskontrolle PLEVATEC smart

• HeatControl (Warentemperatur mit Verweilzeitregelung)
• HumidityControl (Abluftfeuchteregelung)
• MoistureControl (Restfeuchteregelung)
• Erweiterbar mit Fadendichtemessung CAM im Auslauf von Spannrahmen/Krumpfmaschine für DensityMonitoring oder DensityControl

Automatische Richtsysteme SL

• SL 1 mit integriertem Strukturdetektor SD 1 für Warenbreiten von 1600 bis 2800 mm


• SL 2.1 mit integriertem Strukturdetektor SD 1, superverstärkt für Warenbreiten von 1600 bis 5000 mm


• High-tech Einlauf-Auslauf Systeme

PLEVATEC pro | Einfache Bedienung bei komplexen Prozessen mit neuem Prozessvisualisierungssystem

Das moderne Prozessvisualisierungssystem PLEVATEC pro ermöglicht die Integration einer Vielzahl von prozesskritischen Daten mit allen Informationen auf einen Blick und eine optimale Steuerung. Es wurde entwickelt, um die Bedienung auch bei komplexen Produktionslinien mit verschiedenen Modulen zu verbessern und zu vereinfachen. Darüber hinaus können in der integrierten Rezepturverwaltung Toleranzen eingestellt sowie Parameter gespeichert und geladen werden. Das anpassbare System bietet Lösungen für eine Vielzahl von unterschiedlichen Prozessen, z.B. Produktionslinien mit Foulard, Vakuum, Vortrockner, Beschichtung und Trocknern (Spannrahmen, Öfen, etc.).

Ihre Vorteile:

Modulares Visualisierungs- und Regelsystem
Vielseitig einsetzbar für Produktionslinien mit mehreren Aggregaten (Trocknung, Beschichtung/Rakel, Farbauftrag/-foulard, Sauge...)
Industrie PC PLEVATEC 12 oder 15" Touchscreen, Visualsierungssoftware
Programmablauf Steuerung (SPS) mit Applikations- und Regelsoftware

Eine Integration der folgenden Geräte ist möglich:
• Abluftfeuchte FS X
• Warentemperatur TDS
• Restfeuchte RR, RF/AF
• Auftragsfeuchte/Beschichtung AF
• Fadendichte/Verzug CAM

Stabile, geregelte Prozesse und dadurch höhere Qualität des Endproduktes
Intuitive Bedienung und anpassbare Bedienoberfläche
Integriertes Rezeptmanagement
