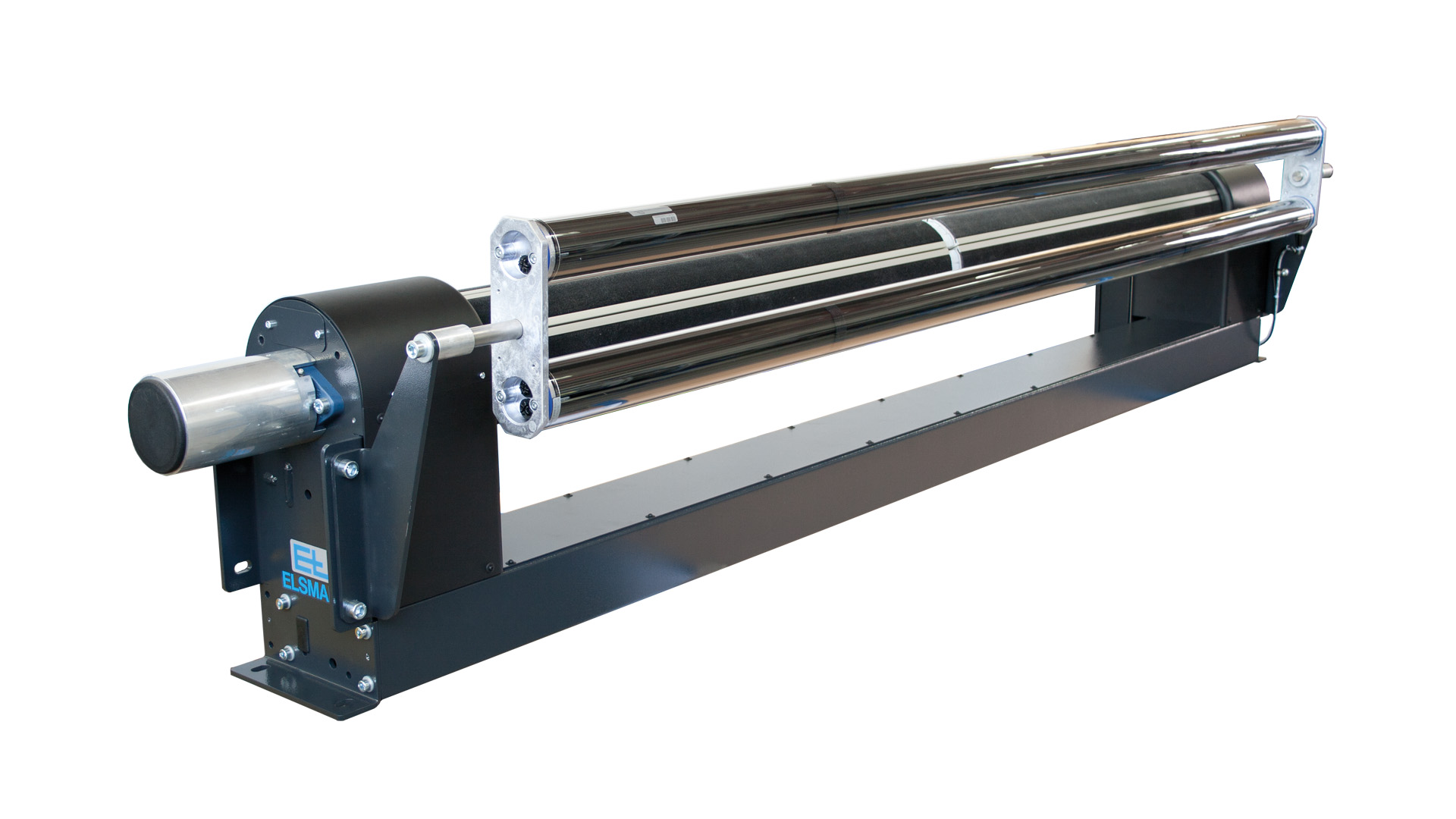

Für die positionsgenaue und faltenfreie Ausrichtung textiler Bahnen sind das Führen und Breitstrecken die zentralen Aufgaben. Diese übernimmt das ELSMART System gleichzeitig. Die Bahnführungswalzen sorgen für eine optimale Bahnführung über den gesamten textilen Verarbeitungsprozess hinweg.

Produktbeschreibung:

• Präzise Bahnführung von Web- und Maschenware im Trocken- und Feuchtbetrieb oder Gummibahnen aus der Schlaufe
• Integrierte Kantenerfassung mit Breitbandsensor oder Infrarot-Kantensensor
• Schonende und sichere Regelung der textilen Bahn mittels elektrischem Stellantrieb der Segmentregelwalze bis zu einer Maschinengeschwindigkeit von 50 m/min
• Durchgehende Führungsprofile für Bahnführung, geteilte Führungsprofile für Bahnführung mit überlagerter Breitstreckung
• Optional mit Bahnkraft geregeltem Zusatzantrieb für konstante Bahnkraft im Folgeprozess

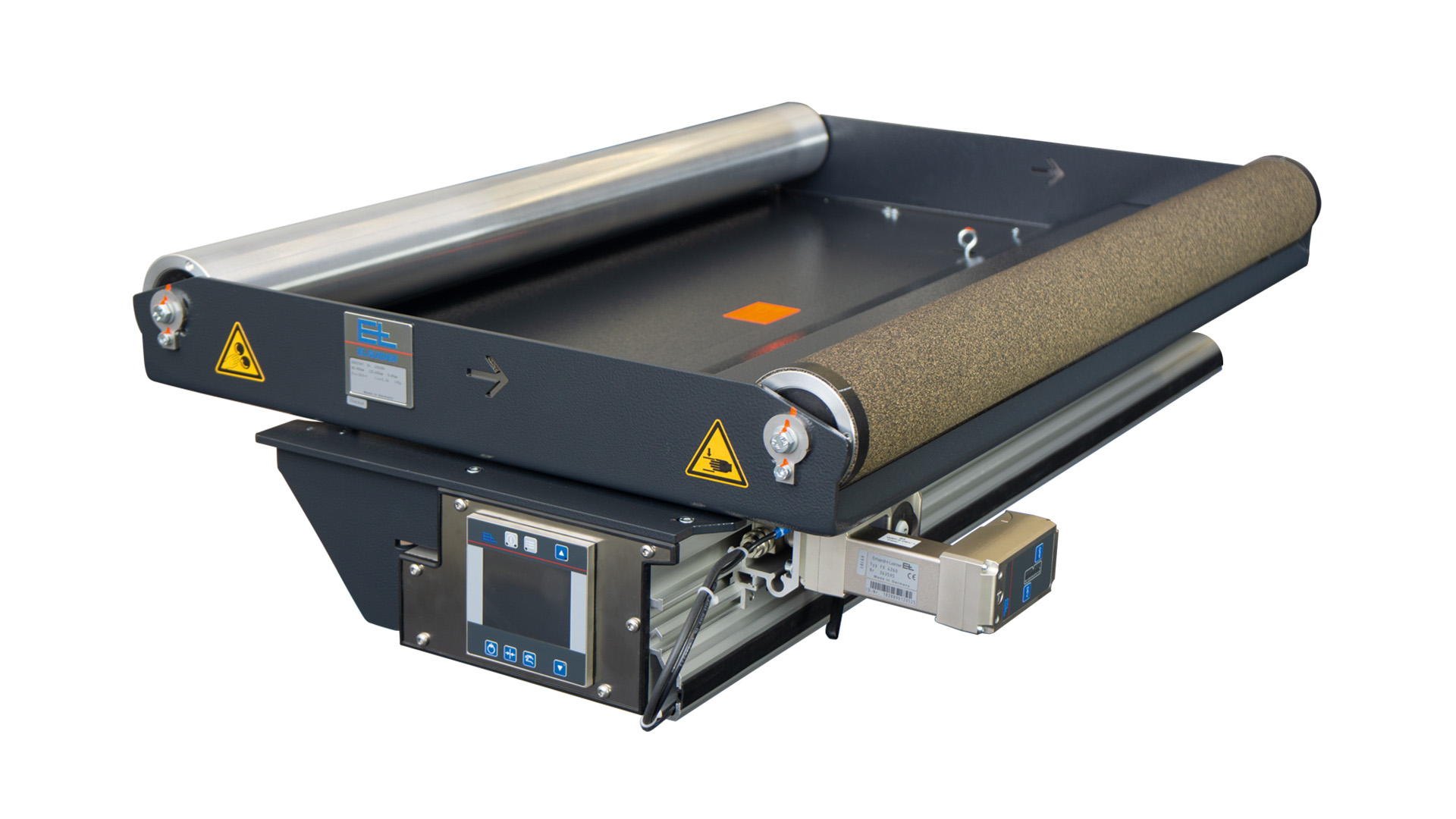

Die Eliminierung von Fehlereinflußgrößen, die permanente positionsgenaue Ausrichtung der Bahn sowie die Gewährleistung eines präzisen Wickelaufbaus ist Aufgabe der E+L Bahnlaufregelsysteme. Je nach Materialart, Applikation und Aufgabe stellt Erhardt+Leimer hierfür unterschiedlichste Systeme zur Verfügung: für entscheidend mehr Qualität und Produktivität, die sich rechnet!

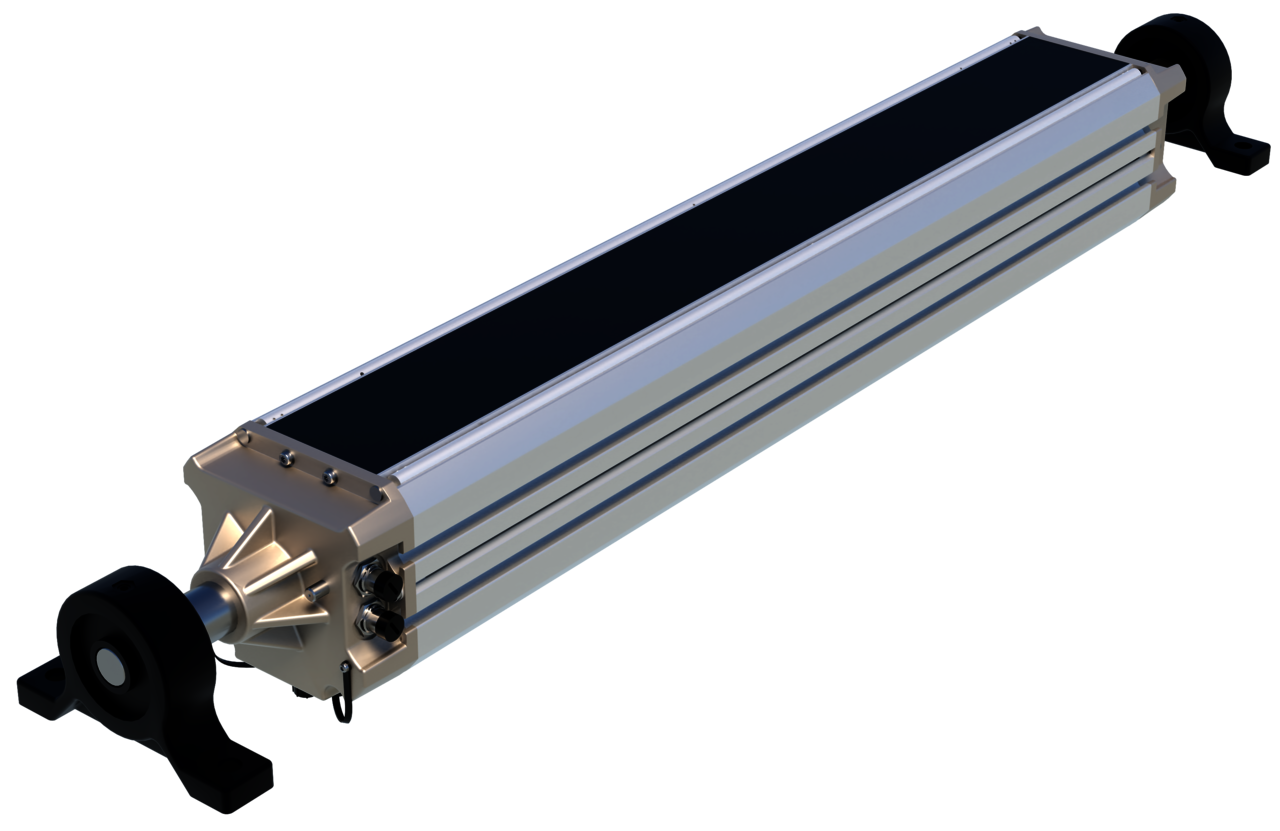

SYSTEME ZUR METALLMELDUNG SIND UNVERZICHTBAR BEI TEXTILEN PRODUKTIONSPROZESSEN

Bei der Veredelung von textilen Bahnen können durch die unterschiedlichen Bearbeitungsschritte kleine Metallpartikel in die Ware eindringen. Werden diese nicht zu 100 % detektiert, können sehr kostenintensive Beschädigungen an Kalander oder Schermesser auftreten.

Produktbeschreibung:

• Sichere Detektion von kugelförmigen Metallen mit einem Abstand < 1 mm zur Abtastoberfläche
• Pro Segment (300 mm) eine Signal-LED
• Impulssignal 0,5 bis 5 s einstellbar
• Kompakte Bauweise mit integrierter Elektronik
• Einfache Montage an zwei Punkten

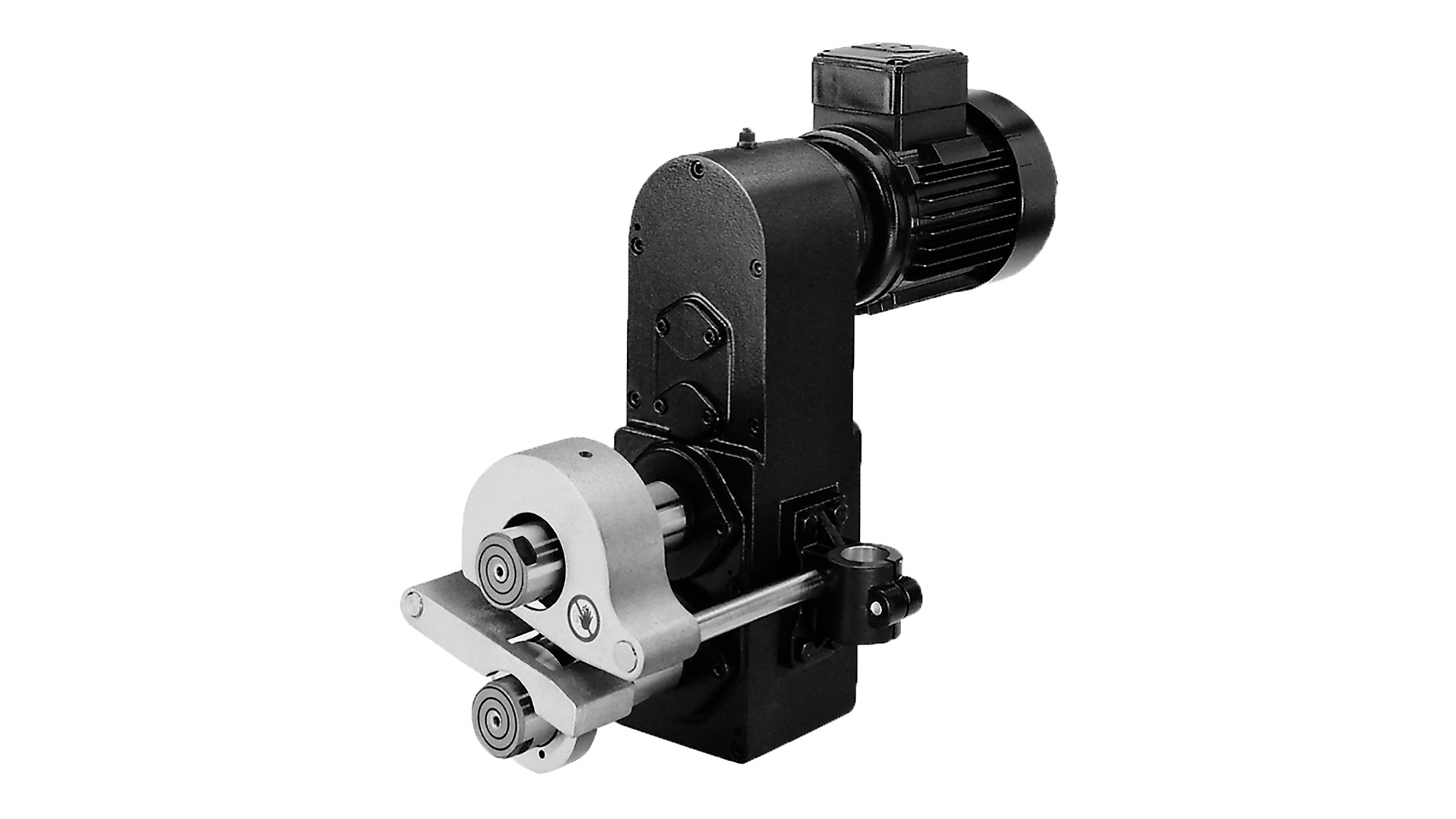

SYSTEME DER SCHNEIDTECHNIK GARANTIEREN HÖCHSTE SCHNITTGENAUIGKEIT

Weniger Makulatur, geringere Produktionskosten, weniger Reklamationen – die Investition in effiziente Schneidsysteme macht sich schon nach kurzer Zeit bezahlt. Mit dem ELCUT System erledigen Sie alle anfallenden Aufgaben in höchster Qualität – vom Besäumen der Kanten bis hin zum Trennen der Bahnen in mehrere Nutzen.

Produketbeschreibung:

• Scherenschnittprinzip mit angetriebenem Unter- und Obermesser
• Motoranbau außen/innen
• Messerwelle für max. 240 mm Abschnitt
• Geeignet für Kantenschnitt von Papier-, Folien-, Textil-, Teppich-, Vlies- und Filzbahnen
• Feste Schnittgeschwindigkeit oder optional mit Frequenzumrichter einstellbar

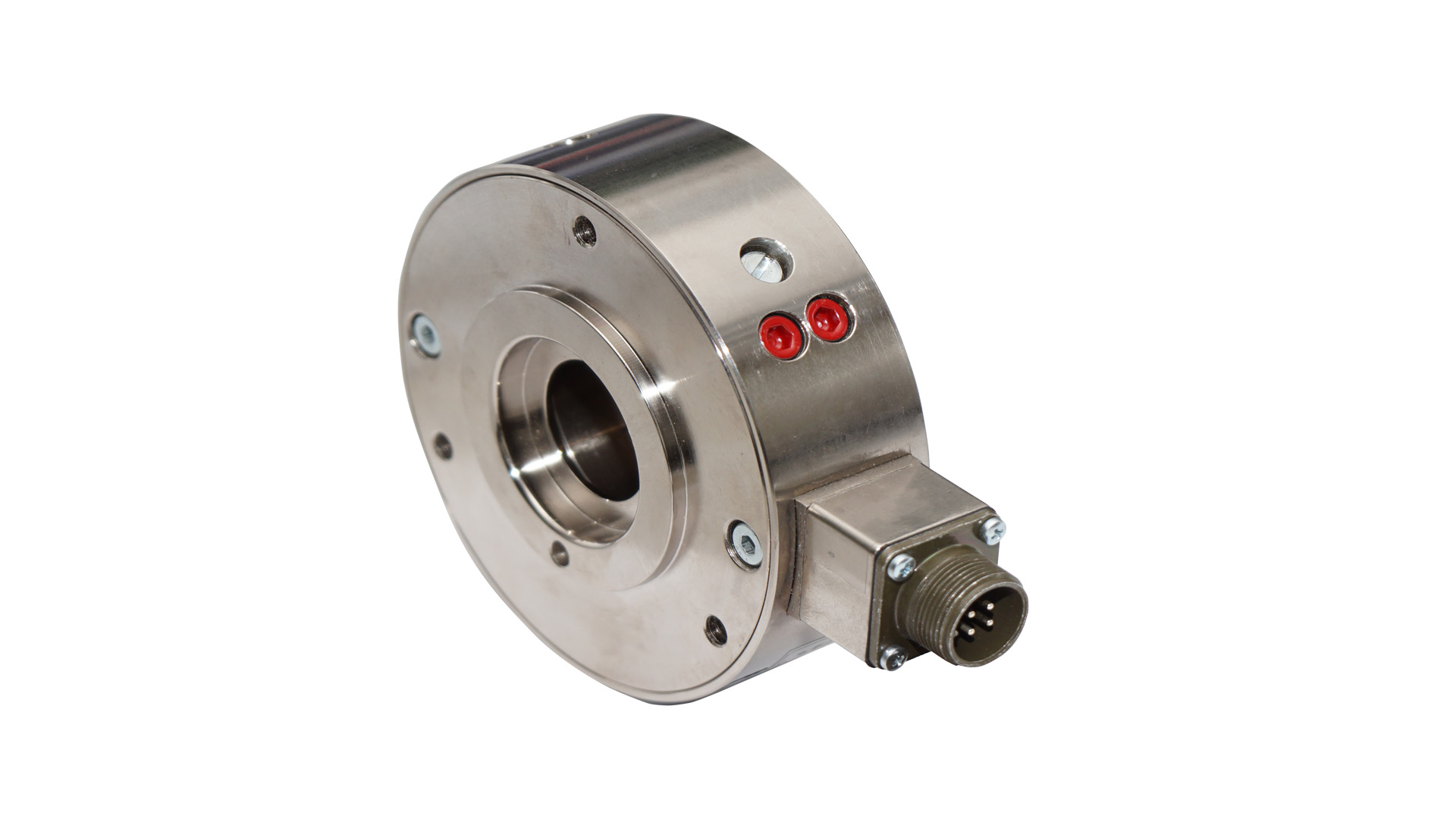

SYSTEME ZUR BAHNKRAFTMESSUNG UND BAHNKRAFTREGELUNG FÜR DEN EINSATZ IN VERSCHIEDENSTEN PRODUKTIONSANLAGEN

Eine zuverlässige Bahnzugregelung mithilfe eines Kraftsensors hilft, Bahnrisse zu vermeiden und damit Produktionskosten zu senken. Die ELTENS Bahnkraftmess- und -regelungssysteme sorgen weltweit für eine zuverlässige und qualitativ hochwertige Produktion.

Produktbeschreibung:

• Lageunabhängiger Einbau durch verschiedene Montagemöglichkeiten wie Flanschlager, Stehlager, Innen-, Außenbefestigung
• Hohe Betriebssicherheit durch Überlastschutz bis zum 20-fachen der Nennmesskraft
• Unterschiedliche Wellendurchmesser von 12 bis 65 mm und Nennmesskräfte von 0,05 bis 10 kN sorgen für eine hohe Flexibilität
• Kein Einfluss des Walzengewichts auf das Messergebnis bei horizontaler Messrichtung
• Günstiges Temperaturverhalten und hohe Linearität der Messelemente durch DMS-Applikation auf einer planen Fläche
